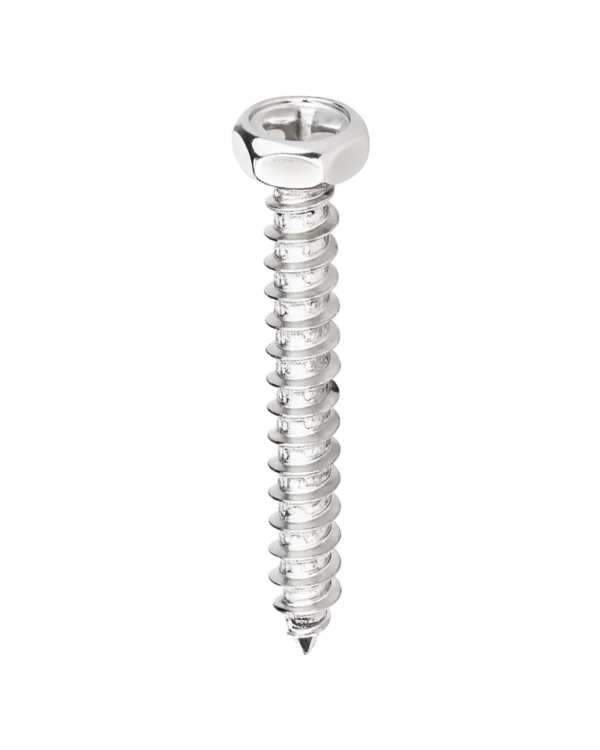

十字槽凹穴六角自攻螺钉

GB/T 9456-1988

(mm)	ST2.9	ST3.5	ST4.2	ST4.8	ST6.3	ST8
P	1.1	1.3	1.4	1.6	1.8	2.1
a(max)	1.1	1.3	1.4	1.6	1.8	2.1
da(max)	3.5	4.1	4.9	5.5	7.1	9.2
s(max)	5	5.5	7	8	10	13
s(min)	4.82	5.32	6.78	7.78	9.78	12.73
e(min)	5.4	5.96	7.59	8.71	10.95	14.26
k(max)	2.3	2.6	3	3.8	4.7	6
k(min)	2	2.3	2.6	3.3	4.1	5.2
r(min)	0.1	0.1	0.2	0.2	0.25	0.4
No.	1	2	2	2	3	3
M	2.5	3.5	4	4.4	6.2	7.2
t(min)	0.95	0.91	1.4	1.8	2.36	3.2
t(max)	1.32	1.43	1.9	2.33	2.86	3.86
d(max)	2.9	3.53	4.22	4.8	6.25	8
d(min)	2.76	3.35	4.04	4.62	6.03	7.78
d1(max)	2.18	2.64	3.1	3.58	4.88	6.2
d1(min)	2.08	2.51	2.95	3.43	4.7	5.99

*本页面所示表格数据以常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
如有特殊要求, 请参考具体标准内容或来电垂询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
