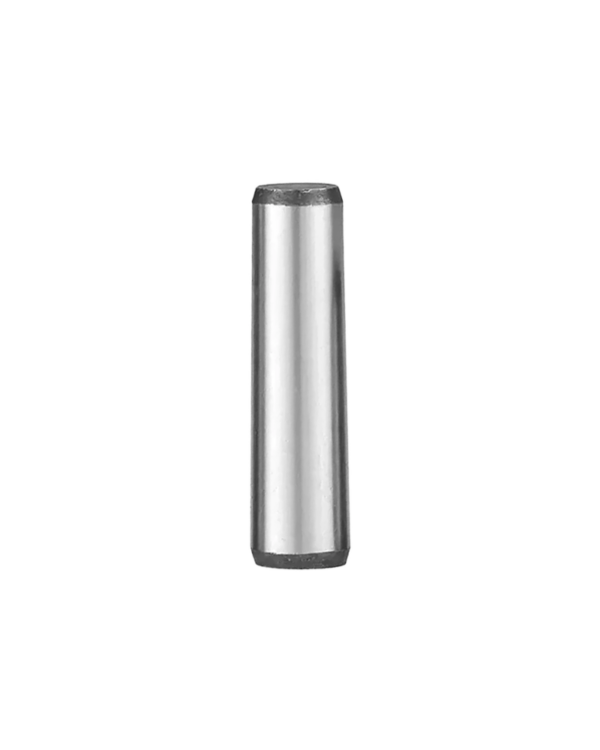

圆锥销(两端平面)
GB117
直径范围 Φ3-Φ30 长度范围 10mm-200mm
| 标准 | GB国标 |
|---|---|
| 头形 | 圆锥 |
| 材质 | 40Cr |
| 等级 | 38-46HRC |
| 表面 | 磨光 |
| (mm) | (mm) | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d(max) | d(max) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 |
| d(min) | d(min) | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 |
| c | c | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6.3 |
| 钢 | 不锈钢 | |
| 材料 | 易切钢：Y12、Y15（GB/T 8731）； | 1Cr13、2Cr13（GB/T 1220）； |
| 碳素钢：35、45（GB 699）； | Cr17Ni2（GB/T 1220）； | |
| 35，28~38HRC（GB/T 699）； | 0Cr18Ni9Ti（GB/T 1220） | |
| 45，38~46HRC（GB/T 699）； | ||
| 合金钢：30CrMnSiA，35~41HRC（GB/T 3077） | ||
| 锥度 | 锥度公差及检验方法按GB/T 11334由供需双方协议 | |
| 表面缺陷 | 不允许有不规则的和有害的缺陷。 | |
| 销的任何部位不得有毛刺。 | ||
| 表面处理 | 不经处理； | 简单处理 |
| 氧化； | ||
| 磷化按GB/T 11376； | ||
| 镀锌钝化按GB/T 5267 | ||
| 其他表面镀层或表面处理应由供需双方协议。 | ||
| 所有公差仅适用于涂，镀前的公差。 | ||
| 验收及包装 | GB/T 90 | |
