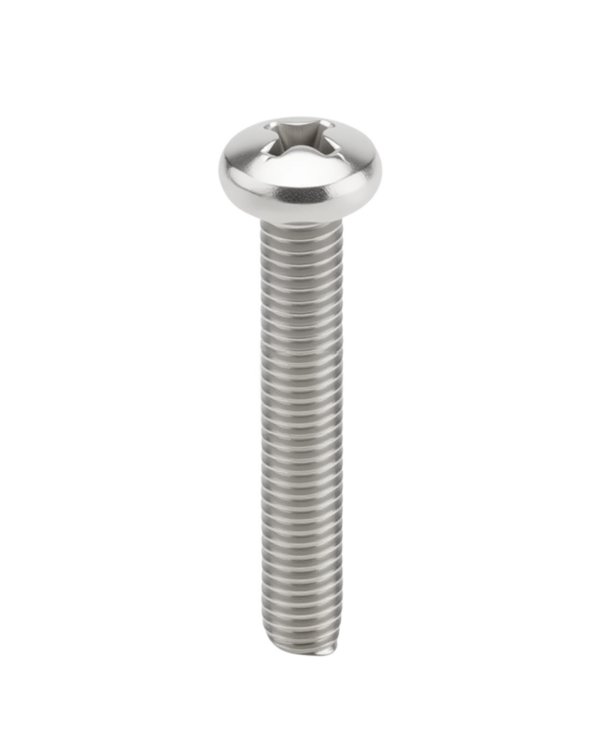

十字盘头机螺钉
YB818
直径范围 M1-M10 长度范围 2mm-200mm
| 标准 | 粤标 |
|---|---|
| 头形 | 圆头 |
| 槽型 | 十字槽 |
| 螺纹 | 全螺纹 |
| 表面 | 洗白 |
| (mm) | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| dk(max) | 3.2 | 3.4 | 4.5 | 5.5 | 6 | 7 | 9 | 10.5 | 13.5 | 17.9 |
| dk(min) | 2.9 | 3.1 | 4.1 | 5 | 5.5 | 6.5 | 8.4 | 9.8 | 13 | 17.1 |
| k(max) | 1.3 | 1.3 | 1.7 | 1.9 | 2.2 | 2.4 | 3.1 | 3.7 | 4.8 | 6.5 |
| k(min) | 1.18 | 1.1 | 1.55 | 1.7 | 2 | 2.2 | 2.9 | 3.4 | 4.5 | 6 |
| da(max) | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 |
| r(min) | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| No. | 0 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 4 |
| M | 1.7 | 2.2 | 2.6 | 3.5 | 3.8 | 4.1 | 4.8 | 6.2 | 7.7 | 9.6 |
| t(max) | 0.95 | 1.01 | 1.42 | 1.43 | 1.73 | 2.03 | 2.72 | 2.86 | 4.36 | 5.3 |
| t(min) | 0.7 | 0.6 | 1 | 0.86 | 1.15 | 1.45 | 2.14 | 2.26 | 3.73 | 4.7 |
| 钢 | 不锈钢 | 有色金属 | ||
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | d＜3mm：按协议； | A2-50、A2-70 | d＜3mm：按协议； |
| d≥3mm：4.8 级 | d≥3mm：CU2、CU3、AL4 | |||
| 标准 | d＜3mm：按协议； | GB/T 3098.6 | d＜3mm：按协议； | |
| d≥3mm：GB/T 3098.1 | d≥3mm：GB/T 3098.10 | |||
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 十字槽 | GB/T 944.1 | |||
| 产品缺陷 | GB/T 5779.1 | - | ||
| 表面处理 | 不经处理； | 简单处理； | 简单处理； | |
| 电镀技术要求按GB/T 5267.1； | 钝化处理技术要求按GB/T 5267.4 | 电镀技术要求按GB/T 5267.1 | ||
| 非电解锌片涂层技术要求按GB/T 5267.2 | ||||
| 如需其他技术要求或表面处理，应由供需协议 | ||||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
