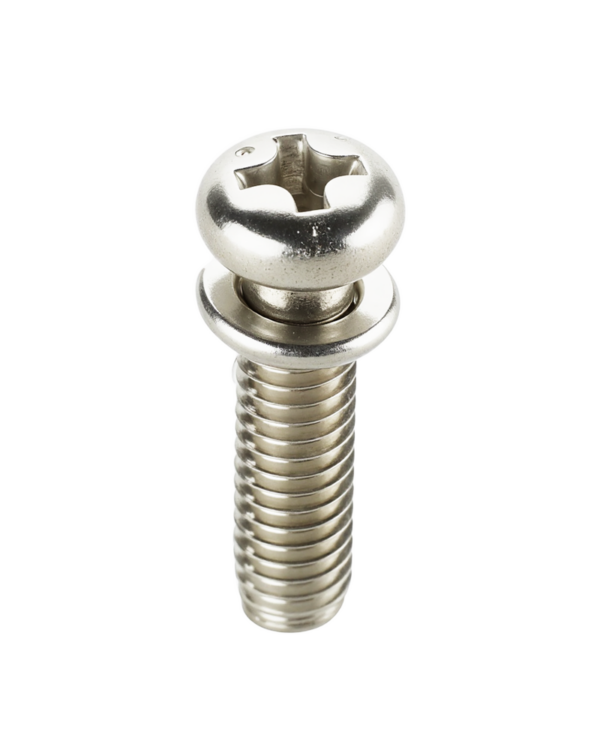

十字盘头机螺钉平弹垫组合
GB9074.4
直径范围 M1.6-M10 长度范围 4mm-100mm
| 标准 | GB国标 |
|---|---|
| 头形 | 盘头 |
| 槽型 | 十字槽 |
| 螺纹 | 全螺纹 |
| (mm) | M3 | M4 | M5 | M6 |
|---|---|---|---|---|
| P | 0.45 | 1.25 | 0.5 | 0.7 |
| dk(max) | 5.6 | 8 | 9.5 | 12 |
| dk(min) | 5.3 | 7.64 | 9.14 | 11.57 |
| No. | 1 | 2 | 2 | 3 |
| M | 3 | 4.4 | 4.9 | 6.9 |
| t(min) | 1.4 | 1.9 | 2.4 | 3.1 |
| t(max) | 1.8 | 2.4 | 2.9 | 3.6 |
| k(max) | 2.4 | 3.1 | 3.7 | 4.6 |
| k(min) | 2.26 | 2.92 | 3.52 | 4.3 |
| d1(max) | 2.83 | 3.78 | 4.75 | 5.71 |
| d1(min) | 2.69 | 3.6 | 4.45 | 5.41 |
| h(min) | 0.7 | 1 | 1.2 | 1.5 |
| h(max) | 0.9 | 1.2 | 1.4 | 1.7 |
| b1(min) | 1.1 | 1.4 | 1.9 | 2.35 |
| b1(max) | 1.3 | 1.6 | 2.1 | 2.65 |
| H(max) | 2 | 2.75 | 3.25 | 4 |
| H(min) | 1.6 | 2.2 | 2.6 | 3.2 |
| d2(max) | 2.83 | 3.78 | 4.75 | 5.71 |
| d2(min) | 2.73 | 3.66 | 4.57 | 5.53 |
| dc(max) | 7 | 9 | 10 | 12 |
| dc(min) | 6.64 | 8.64 | 9.64 | 11.57 |
| h1(min) | 0.45 | 0.7 | 0.9 | 1.4 |
| h1(max) | 0.55 | 0.9 | 1.1 | 1.8 |
| 项目 | 螺钉 | 垫圈 | 垫圈 |
| 标准编号 | GB/T 818 | GB/T 9074.26 | GB/T 9074.24 |
| 十字槽 | H型 GB/T 944.1 | - | - |
| 表面处理 | ①镀锌钝化 GB/T 5267； | ①镀锌钝化 GB/T 5267； | ①镀锌钝化 GB/T 5267； |
| ②氧化 | ②氧化 | ②氧化 | |
| 其它技术要求 | 垫圈应能自由转动而不脱落 | 垫圈应能自由转动而不脱落 | 垫圈应能自由转动而不脱落 |
| 验收及包装 | GB/T 90 | GB/T 90 | GB/T 90 |
