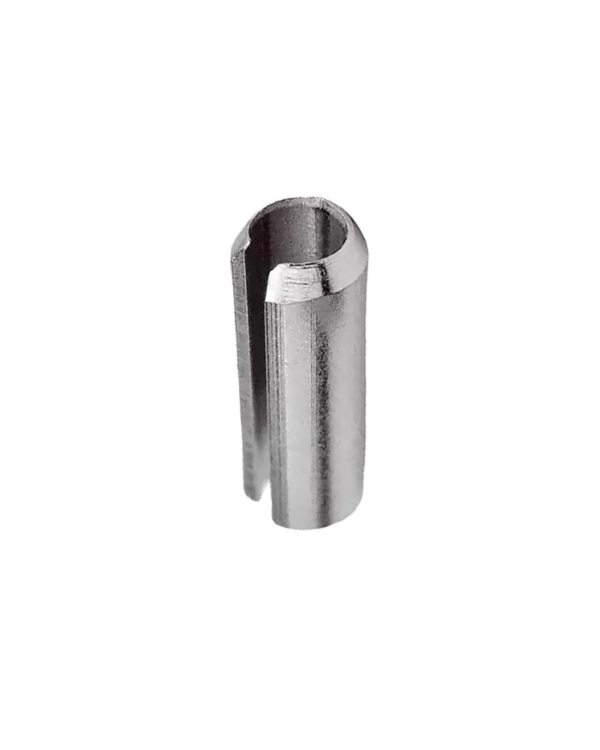

弹性圆柱销
GB879
直径范围 M1.5-M12 长度范围 5-100
| 标准 | GB国标 |
|---|---|
| 材质 | 304 |
| 等级 | A2-70 |
| 表面 | 洗白 |
| (mm) | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d(max) | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 |
| d(min) | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | 14.5 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 |
| d1 | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | 2.9 | 3.4 | 4 | 5.5 | 6.5 | 7.5 | 8.5 | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 |
| c(max) | 0.35 | 0.45 | 0.55 | 0.6 | 0.7 | 0.8 | 0.85 | 1 | 1.1 | 1.4 | 2 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.6 | 3.6 | 4.6 | 4.6 | 4.6 | 4.6 |
| c(min) | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | 0.8 | 0.9 | 1.2 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| h | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | 1 | 1 | 1.2 | 1.5 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 |
| KN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 |
| 钢 | 奥氏体不锈钢 | 马氏体不锈钢 | |||
| 材料 | St（由制造者任选） | A | B | ||
| 化学成分 / ％ | |||||
| 优质碳素钢 | 硅锰钢 | C≤0.15 | C≥0.15 | ||
| Mn≤2.00 | Mn≤1.00 | ||||
| Si≤1.50 | Si≤1.00 | ||||
| Cr：16~20 | Cr：11.5~14 | ||||
| Ni：6~12 | Ni≤1.00 | ||||
| P≤0.045 | P≤0.04 | ||||
| S≤0.03 | S≤0.03 | ||||
| Mo≤0.8 | 淬火并回火硬度：440 HV~560 HV | ||||
| 冷加工 | |||||
| C≥0.65 | C≥0.5 | C≤0.15 | C≥0.15 | ||
| Mn≥0.5 | Si≥1.5 | Mn≤2.00 | Mn≤1.00 | ||
| 淬火并回火硬度：420 HV~520 HV | Mn≥0.7 | Si≤1.50 | Si≤1.00 | ||
| 或等温淬火硬度：500 HV~560 HV | 淬火并回火硬度：420 HV~560 HV | Cr：16~20 | Cr：11.5~14 | ||
| Ni：6~12 | Ni≤1.00 | ||||
| P≤0.045 | P≤0.04 | ||||
| S≤0.03 | S≤0.03 | ||||
| Mo≤0.8 | 淬火并回火硬度：440 HV~560 HV | ||||
| 冷加工 | |||||
| 直槽 | 一般情况 | 直槽的形状和宽度由制造者任选 | |||
| N型 | 为保证不出现环环相扣，非连锁弹性销槽的形状和宽度按特殊协议 | ||||
| 表面处理 | 不经处理； | 简单处理； | |||
| 氧化技术要求按GB/T 15519； | 钝化处理技术要求按GB/T 5267.4 | ||||
| 磷化技术要求按GB/T 11376； | |||||
| 电镀技术要求按GB/T 5267.1； | |||||
| 非电解锌片涂层技术要求按GB/T 5267.2 | |||||
| 如需其他技术要求或表面处理，应由供需协议。 | |||||
| 所有公差仅适用于涂、镀前的公差 | |||||
| 表面缺陷 | 不得有不规则的和有害的缺陷； | ||||
| 销的任何部位不得有毛刺 | |||||
| 剪切试验 | GB/T 13683 | ||||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | ||||
