外螺纹圆柱销(开槽无头螺钉)

GB878

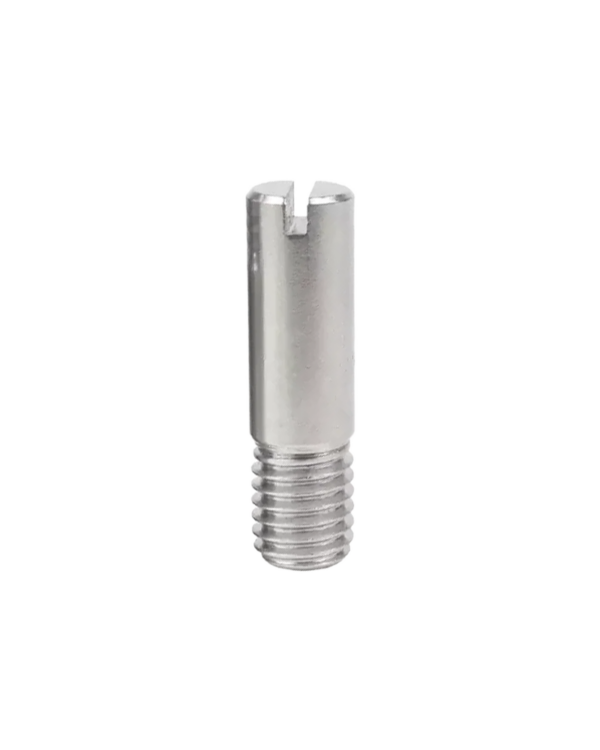

外螺纹圆柱销(开槽无头螺钉)

外螺纹圆柱销(开槽无头螺钉) - 图片 2

直径范围 M2-M20 长度范围 5-80

标准	GB国标
头形	圆柱
槽型	一字槽, 开槽
材质	304
等级	A2-70
表面	洗白

规格参数
引入标准

(mm)	M1	M1.2	M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M8	M10
P	0.25	0.25	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
b(min)	1.2	1.4	1.9	2.4	3	3.6	4.2	4.8	6	7.2	9.6	12
ds(min)	0.86	1.06	1.46	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	9.78
ds(max)	1	1.2	1.6	2	2.5	3	3.5	4	5	6	8	10
n(min)	0.26	0.31	0.36	0.36	0.46	0.56	0.56	0.65	0.85	1.05	1.26	1.66
n(max)	0.4	0.45	0.5	0.5	0.6	0.7	0.7	0.8	1	1.2	1.51	1.91
t(min)	0.63	0.63	0.88	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
t(max)	0.78	0.79	1.06	1.2	1.33	1.5	1.78	2.05	2.35	2.9	3.6	4.25

		钢	不锈钢	有色金属
通用技术条件		ISO 8992
螺纹	公差	6g
	标准	GB/T 193、GB/T 9145
机械性能	等级	14H、22H、45H	A1-12H	CU2、CU3、AL4
	标准	GB/T 3098.3	GB/T 3098.16	GB/T 3098.10
公差	产品等级	A
	标准	GB/T 3103.1
表面处理		不经处理；	简单处理	简单处理；
		氧化；		电镀技术要求按GB/T 5267.1
		电镀技术要求按GB/T 5267.1；
		非电解锌片涂层技术要求按GB/T 5267.2
表面缺陷		GB/T 5779.1
验收及包装		GB/T 90.1、GB/T 90.2

*本页面所示表格数据以常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
如有特殊要求, 请参考具体标准内容或来电垂询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
