内六角沉头机螺钉

GB70.3

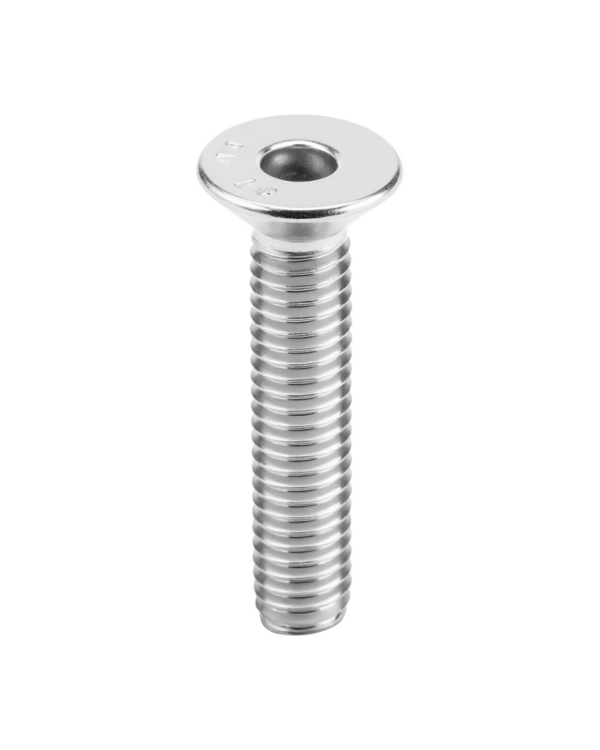

内六角沉头机螺钉

内六角沉头机螺钉 - 图片 2

直径范围 M3-M10 长度范围 4mm-120mm

材质

等级

表面

清除

标准	GB国标
槽型	内六角
头形	沉头
螺纹	部分 / 全螺纹

规格参数
引入标准

(mm)	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16	M20
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5
dk(max)	4.7	5.88	6.72	8.96	11.21	13.44	17.92	22.4	26.88	30.8	33.6	40.32
dk(min)	3.7	4.8	5.54	7.53	9.43	11.34	15.24	19.22	23.12	26.52	29.01	36.05
e(min)	1.5	1.733	2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429	11.429	13.716
k(max)	1.35	1.69	1.86	2.48	3.1	3.72	4.96	6.2	7.44	8.4	8.8	10.16
k(min)	1.13	1.408	1.522	2.121	2.669	3.218	4.366	5.563	6.711	7.588	7.874	9.037
s(max)	1.36	1.56	2.08	2.58	3.08	4.095	5.14	6.14	8.175	10.175	10.175	12.212
s(min)	1.32	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	10.025	12.032
t(max)	0.85	1.15	1.25	1.65	2	2.5	3.2	3.9	4.9	5.1	5.4	6.4
t(min)	0.75	1	1.1	1.4	1.75	2.2	2.9	3.5	4.3	4.5	4.8	5.6

		钢	不锈钢
通用技术条件		GB/T 16938
螺纹	公差	6g
	标准	GB/T 197
机械性能	性能等级	8.8 级、10.9 级、12.9 级b	A2-50、A4-50；
			A2-70、A4-70；
			A2-80、A4-80
	标准	GB/T 3098.1c	GB/T 3098.6c
	代号	08.8、010.9、012.9	A2-050、A4-050
			A2-070、A4-070
			A2-080、A4-080d
公差	产品等级	A
	标准	GB/T 3103.1
表面处理		不经处理（无涂/镀层）；	简单处理（清洁和抛光）；
		电镀技术要求按GB/T 5267.1；	钝化e
		非电解锌片涂层技术要求按GB/T 5267.2
		如需其他技术要求或表面处理，应由供需协议
表面缺陷		GB/T 5779.1：8.8 级、10.9 级；	-
		GB/T 5779.3f：12.9 级
验收及包装		GB/T 90.1、GB/T 90.2

*本页面所示表格数据以常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
如有特殊要求, 请参考具体标准内容或来电垂询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
