内六角圆柱头机螺钉平弹垫组合

GB70.1平弹垫组合

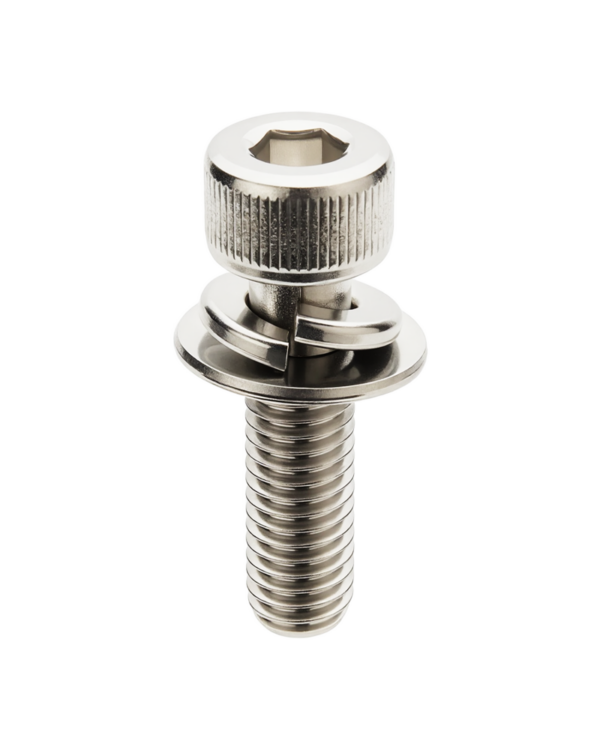

内六角圆柱头机螺钉平弹垫组合

内六角圆柱头机螺钉平弹垫组合 - 图片 2

直径范围 M2-M12 长度范围 4mm-120mm

材质

等级

表面

清除

标准	GB国标
头形	圆柱
槽型	内六角
螺纹	全螺纹

规格参数

(mm)	M3	M4	M5	M6	M8	M10
P	0.45	0.5	0.7	0.8	1	1.25
dk(max)	5.5	7	8.5	10	13	16
dk(min)	5.32	6.78	8.28	9.78	12.73	15.73
e(min)	2.873	3.443	4.583	5.723	6.863	9.149
k(max)	3	4	5	6	8	10
k(min)	2.86	3.82	4.82	5.7	7.64	9.64
s(max)	2.58	3.08	4.095	5.14	6.14	8.175
s(min)	2.52	3.02	4.02	5.02	6.02	8.025
t(min)	1.3	2	2.5	3	4	5
d2(min)	2.75	3.6	4.55	5.5	7.4	9.3
d2(max)	2.85	3.72	4.67	5.62	7.55	9.52
dc(max)	7	9	10	12	16	20
dc(min)	6.64	8.64	9.64	11.57	15.57	19.48
h1(max)	0.65	0.85	1.06	1.68	1.68	2.09
h1(min)	0.55	0.75	0.94	1.52	1.52	1.91
d1(max)	2.83	3.78	4.75	5.71	7.64	9.59
d1(min)	2.69	3.6	4.45	5.41	7.28	9.23
h(min)	0.7	1	1.2	1.5	1.9	2.35
h(max)	0.9	1.2	1.4	1.7	2.1	2.65
b1(min)	1.1	1.4	1.9	2.35	2.85	3.3
b1(max)	1.3	1.6	2.1	2.65	3.15	3.7
H(max)	2	2.75	3.25	4	5	6.25
H(min)	1.6	2.2	2.6	3.2	4	5

*本页面所示表格数据以常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
如有特殊要求, 请参考具体标准内容或来电垂询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
