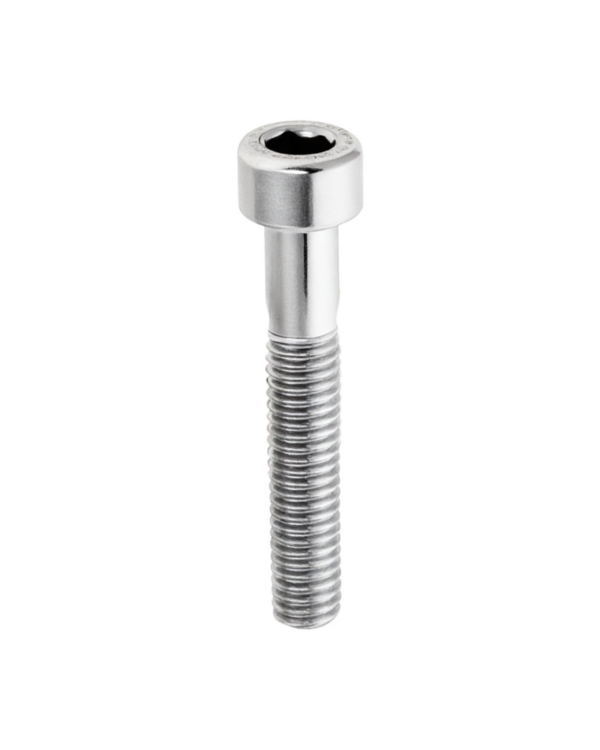

内六角圆柱头机螺钉

GB70.1

内六角圆柱头机螺钉

内六角圆柱头机螺钉 - 图片 2

直径范围 M1.4-M486 长度范围 3mm-580mm

材质

等级

表面

清除

标准	GB国标
槽型	内六角
头形	圆柱
螺纹	部分 / 全螺纹

规格参数
引入标准

(mm)	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36	M42	M48	M56	M64
P	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4	4.5	5	5.5	6
dk(max)	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	30	36	45	54	63	72	84	96
dk(min)	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	29.67	35.61	44.61	53.54	62.54	71.54	83.46	95.46
da(max)	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4	45.6	52.6	63	71
e(min)	1.733	1.733	2.303	2.873	3.443	4.583	5.723	6.683	9.149	11.429	13.716	15.996	19.437	21.734	25.154	30.854	36.571	41.131	46.831	52.531
k(max)	1.6	2	2.5	3	4	5	6	8	10	12	14	16	20	24	30	36	42	48	56	64
k(min)	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	19.48	23.48	29.48	35.38	41.38	47.38	55.26	63.26
r(min)	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1	1.2	1.6	2	2
s(max)	1.58	1.58	2.08	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	17.23	19.275	22.275	27.275	32.33	36.33	41.33	46.33
s(min)	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	17.05	19.065	22.065	27.065	32.08	36.08	41.08	46.08
t(min)	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	10	12	15.5	19	24	28	34	38

		钢	不锈钢	有色金属
通用技术条件		GB/T 16938
螺纹	公差	12.9 级：5g6g；
		其他等级：6g
	标准	GB/T 196、GB/T 197
机械性能	等级	d＜3mm：按协议；	d≤24mm：A2-70a、A4-70、A5-70、A3-70；	CU2、CU3
		3mm≤d≤39mm：8.8 级、10.9 级、12.9 级；	24mm＜d≤39mm：A2-50b、A4-50、A5-50、A3-50；
		d＞39mm：按协议	d＞39mm：按协议
	标准	GB/T 3098.1	GB/T 3098.6	GB/T 3098.10
公差	产品等级	A
	标准	GB/T 3103.1
表面处理		氧化；	简单处理	简单处理；
		电镀技术要求按GB/T 5267.1；		电镀技术要求按GB/T 5267.1
		非电解锌片涂层技术要求按GB/T 5267.2
表面缺陷		12.9级：GB/T 5779.3；
		其他等级：GB/T 5779.1
验收及包装		GB/T 90.1、GB/T 90.2

*本页面所示表格数据以常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
如有特殊要求, 请参考具体标准内容或来电垂询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
