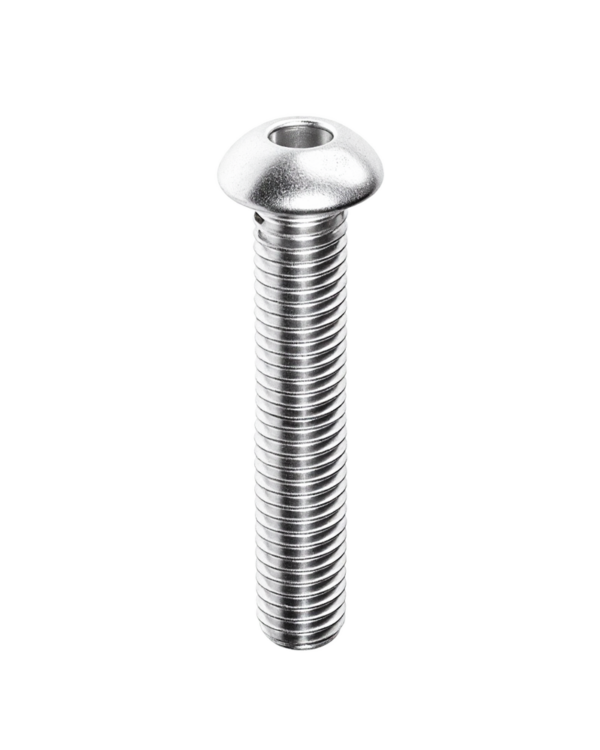

内六角平圆头机螺钉
GB70.2
直径范围 M3-M8 长度范围 4mm-100mm
| 标准 | GB国标 |
|---|---|
| 槽型 | 内六角 |
| 头形 | 平圆头 |
| 螺纹 | 部分 / 全螺纹 |
| (mm) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|---|---|
| P | 0.35|0.5 | 0.5|0.7 | 0.5|0.8 | 0.75|1 | 1|1.25 | 1|1.25|1.5 | 1|1.25|1.5|1.75 | 1|1.5|2 |
| da(max) | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 17.7 |
| dk(max) | 5.7 | 7.6 | 9.5 | 10.5 | 14 | 17.5 | 21 | 28 |
| dk(min) | 5.4 | 7.24 | 9.14 | 10.07 | 13.57 | 17.07 | 20.48 | 27.48 |
| e(min) | 2.303 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 9.149 | 11.429 |
| k(max) | 1.65 | 2.2 | 2.75 | 3.3 | 4.4 | 5.5 | 6.6 | 8.8 |
| k(min) | 1.4 | 1.95 | 2.5 | 3 | 4.1 | 5.2 | 6.24 | 8.44 |
| r(min) | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 |
| s(max) | 2.08 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | 10.175 |
| s(min) | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 |
| t(min) | 1.04 | 1.3 | 1.56 | 2.08 | 2.6 | 3.12 | 4.16 | 5.2 |
| 钢 | 不锈钢 | ||
| 通用技术条件 | GB/T 16938 | ||
| 螺纹 | 公差 | 12.9 级：5g6g； | |
| 其他等级：6g | |||
| 标准 | GB/T 193、GB/T 9145 | ||
| 机械性能 | 性能等级 | 8.8 级、10.9 级、12.9 级/12.9级a | A2-70、A4-70、A2-80、A4-80、A5-70、A3-70、A3-80、A5-80 |
| 标准 | GB/T 3098.1b | GB/T 3098.6c | |
| 公差 | 产品等级 | A | |
| 标准 | GB/T 3103.1 | ||
| 表面处理 | 不经处理； | 简单处理； | |
| 电镀d技术要求按GB/T 5267.1； | 不锈钢钝化处理技术要求GB/T 5267.4 | ||
| 非电解锌片涂层技术要求按GB/T 5267.2 | |||
| 如需其他技术要求或表面处理，应由供需协议 | |||
| 表面缺陷 | 12.9/12.9级按GB/T 5779.3； | - | |
| 其他按GB/T 5267.1 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | ||
