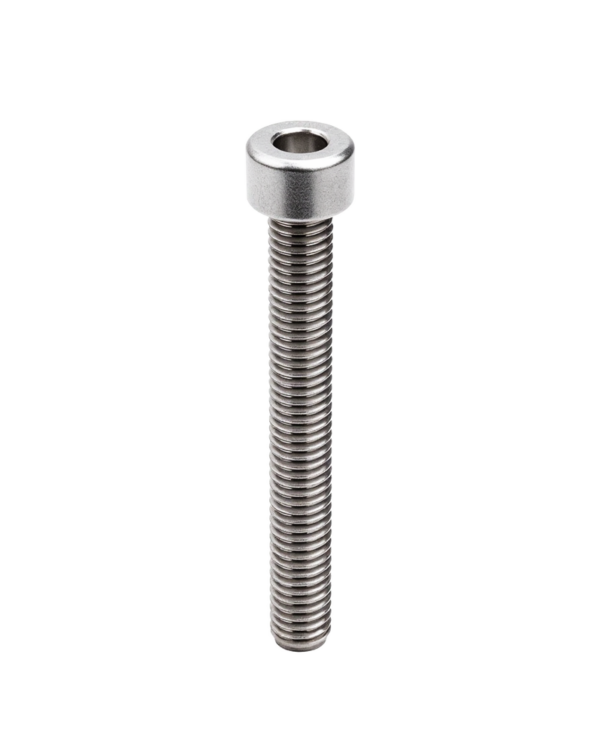

内六角圆柱头螺钉(滚花)

DIN912

内六角圆柱头螺钉(滚花)

内六角圆柱头螺钉(滚花) - 图片 2

直径范围 M1.4-M56 长度范围 2mm-730mm

材质

等级

表面

清除

标准	DIN德标
槽型	内六角
头形	圆柱
螺纹	全螺纹

规格参数
引入标准

(mm)	M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	0.3	0.35	0.4	0.45	0.5	0.7	0.8	0.75\|1	1\|1.25	1\|1.25\|1.5	1.25\|1.5\|1.75	1.5\|2	1.5\|2	1.5\|2\|2.5	1.5\|2\|2.5	1.5\|2\|2.5	2\|3	2\|3	2\|3.5	2\|3.5	3\|4	3\|4.5	3\|5	4\|5.5	4\|6	4\|6	4\|6	4\|6	4\|6
dk(max)	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
dk(min)	2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67	32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
da(max)	1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4	24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
e(min)	1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44	19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
dk(max)	1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	42	48	56	64	72	80	90	100
dk(min)	1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.38	63.26	71.26	79.26	89.13	99.13
r(min)	0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8	1	1	1	1	1.2	1.6	2	2	2	2	2.5	2.5
s(max)	1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23	17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
s(min)	1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05	17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
t(min)	0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10	11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60

		钢	不锈钢	有色金属
通用技术条件		DIN 267-1
螺纹	公差	12.9 级：5g6g；
		其他等级：6g
	标准	DIN 13-15、DIN 13-12、ISO 261、ISO 965-2
机械性能	等级	d≤M39：8.8 级、10.9 级、12.9 级；	d≤M20：A2-70、A4-70；	-
		d＞M39：按协议	M20＜d≤M39：A2-50、A4-50；
			d≤M39：C3；
			d＞M39：按协议
	标准	DIN ISO 898-1	DIN 267-11、ISO 3506	DIN 267-18
公差	产品等级	A
	标准	ISO 4759-1
表面处理		涂黑（加热或化学）	不经处理
		电镀技术要求按DIN 267-9；
		如需其他表面处理，应由供需双方协议
表面粗糙度		DIN 267-2
表面缺陷		DIN 267-19
验收及包装		DIN 267-5

*本页面所示表格数据以常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
如有特殊要求, 请参考具体标准内容或来电垂询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
