内六角薄圆柱头机螺钉

DIN7984

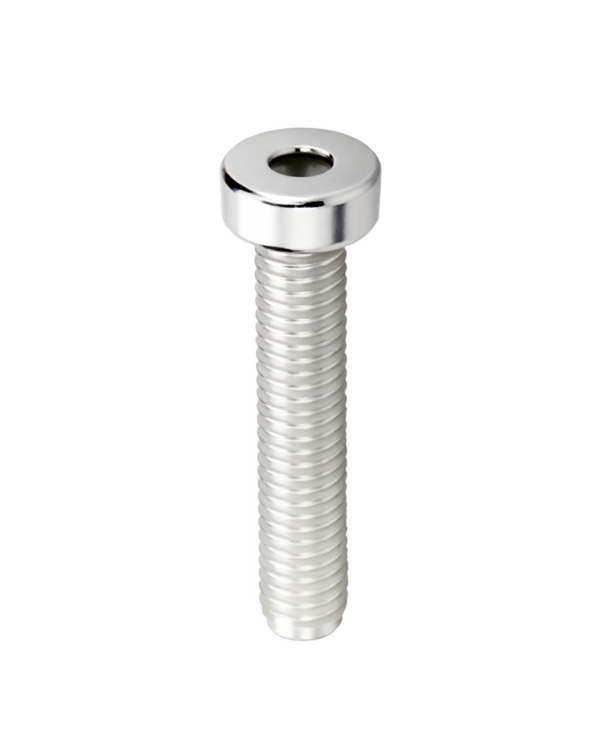

内六角薄圆柱头机螺钉

内六角薄圆柱头机螺钉 - 图片 2

直径范围 M3-M20 长度范围 4mm-130mm

材质

等级

表面

清除

标准	DIN德标
槽型	内六角
头形	圆柱
螺纹	全螺纹

规格参数
引入标准

(mm)	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24
P	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
da(max)	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4	24.4	26.4
dk(max)	5.5	7	8.5	10	13	16	18	21	24	27	30	33	36
dk(min)	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67	32.61	35.61
e(min)	2.3	2.87	3.44	4.58	5.72	8.01	9.15	11.43	13.72	13.72	16	16	19.44
k(max)	2	2.8	3.5	4	5	6	7	8	9	10	11	12	13
k(min)	1.86	2.66	3.32	3.82	4.82	5.82	6.78	7.78	8.78	9.78	10.73	11.73	12.73
r(max)	0.3	0.35	0.35	0.4	0.6	0.6	0.85	0.85	0.85	1.1	1.2	1.2	1.2
t(max)	1.62	2.42	2.82	3.12	3.95	4.65	5.15	5.45	5.65	6.68	7.68	8.18	8.18
t(min)	1.38	2.18	2.58	2.88	3.65	4.35	4.85	5.15	5.35	6.32	7.32	7.82	7.82
r(min)	0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8
s(max)	2.1	2.6	3.1	4.12	5.14	7.175	8.175	10.175	12.212	12.212	14.212	14.212	17.23
s(min)	2.02	2.52	3.02	4.02	5.02	7.025	8.025	10.025	12.032	12.032	14.032	14.032	17.05

		钢	不锈钢
通用技术条件		DIN ISO 8992
螺纹	公差	6g
	标准	DIN ISO 965-1
机械性能	等级	8.8 级、10.9 级	A2-70、A4-70
	标准	DIN EN ISO 898-1	DIN EN ISO 3506-1
	代号	08.8、010.9	A2-070、A4-070
公差	产品等级	A
	标准	DIN EN ISO 4759-1
表面处理		不经处理；	表面光滑干净，不经处理；
		电镀技术要求按DIN EN ISO 4042；	钝化处理要求按ISO 16048
		非电解锌片涂层技术要求按DIN EN ISO 10683
表面缺陷		DIN EN 26157-1	-
验收及包装		DIN EN ISO 3269

*本页面所示表格数据以常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
如有特殊要求, 请参考具体标准内容或来电垂询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
