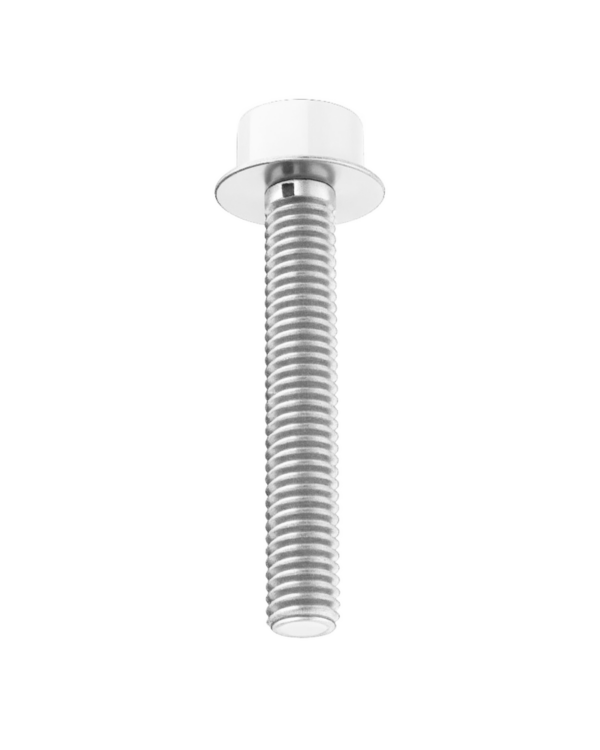

六角头法兰螺栓
DIN6921
直径范围 M4-M16 长度范围 8mm-130mm
| 标准 | DIN德标 |
|---|---|
| 头形 | 六角法兰 |
| 螺纹 | 全螺纹 |
| (mm) | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|
| P | 0.8 | 1 | 1|1.25 | 1|1.25|1.5 | 1.25|1.5|1.75 | 1.5|2 | 1.5|2 | 1.5|2.5 |
| da(max) | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 |
| dc(max) | 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 |
| ds(max) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| ds(min) | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 |
| e(min) | 8.71 | 10.95 | 14.26 | 16.5 | 17.62 | 19.86 | 23.15 | 29.87 |
| Lf(max) | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | 4 |
| k max) | 5.4 | 6.6 | 8.1 | 9.2 | 11.5 | 12.8 | 14.4 | 17.1 |
| r(min) | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 |
| s(max) | 8 | 10 | 13 | 15 | 16 | 18 | 21 | 27 |
| s(min) | 7.78 | 9.78 | 12.73 | 14.73 | 15.73 | 17.73 | 20.67 | 26.67 |
| 钢 | 不锈钢 | ||
| 通用技术条件 | DIN 267-1 | ||
| 螺纹 | 公差 | 6g | |
| 标准 | DIN 13-12、DIN 13-15 | ||
| 机械性能 | 等级 | 8.8 级、10.9 级、12.9 级 | A2-70 |
| 标准 | DIN ISO 898-1 | DIN 267-11 | |
| 公差 | 产品等级 | A | |
| 标准 | DIN ISO 4759-1 | ||
| 表面处理 | 涂黑（加热或化学） | 不经处理 | |
| 电镀技术要求按DIN 267-9； | |||
| 热浸镀锌技术要求按DIN 267-10 | |||
| 表面粗糙度 | DIN 267-2 | ||
| 表面缺陷 | DIN 267-19 | ||
| 验收及包装 | DIN 267-5、DIN 962 | ||
