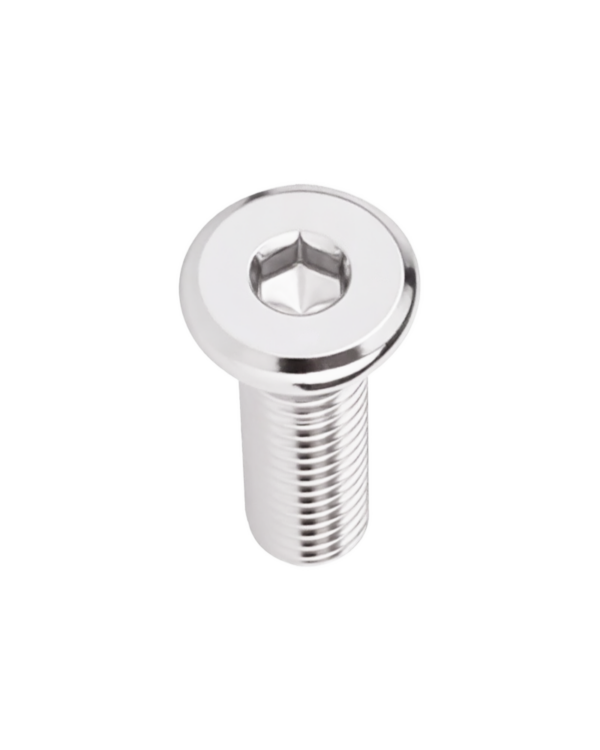

大平头内六角倒边机螺钉
国标
直径范围 M2-M12 长度范围 2mm-150mm
| 标准 | GB国标 |
|---|---|
| 槽型 | 内六角 |
| 头形 | 大平头 |
| 螺纹 | 全螺纹 |
| 公称直径(d) | 螺距(p) | 头部厚度(k) | 头部直径(dk) | 六角对边(s) | 适用扳手尺寸 |
|---|---|---|---|---|---|
| M2 | 0.4 | 1 | 4.5 | 1.3 | 1.27 |
| M2.5 | 0.45 | 1.2 | 5.5 | 1.5 | 1.5 |
| M3 | 0.5 | 1.5 | 7 | 2 | 2 |
| M4 | 0.7 | 1.8 | 8.5 | 2.5 | 2.5 |
| M5 | 0.8 | 2.3 | 10.5 | 3 | 3 |
| M6 | 1 | 2.6 | 12.5 | 4 | 4 |
| M8 | 1.25 | 3 | 13.8 | 5 | 5 |
| M10 | 1.5 | 3.8 | 17 | 6 | 6 |
| M12 | 1.75 | 5 | 20 | 8 | 8 |
