开口挡圈

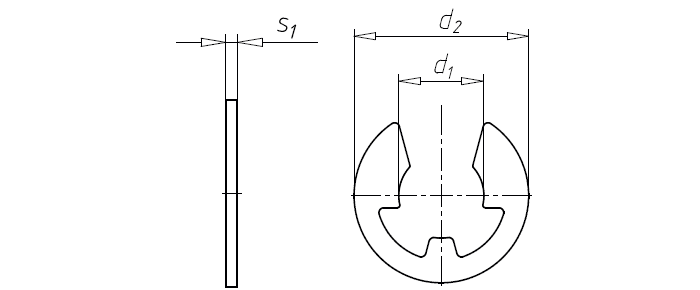

DIN6799

开口挡圈

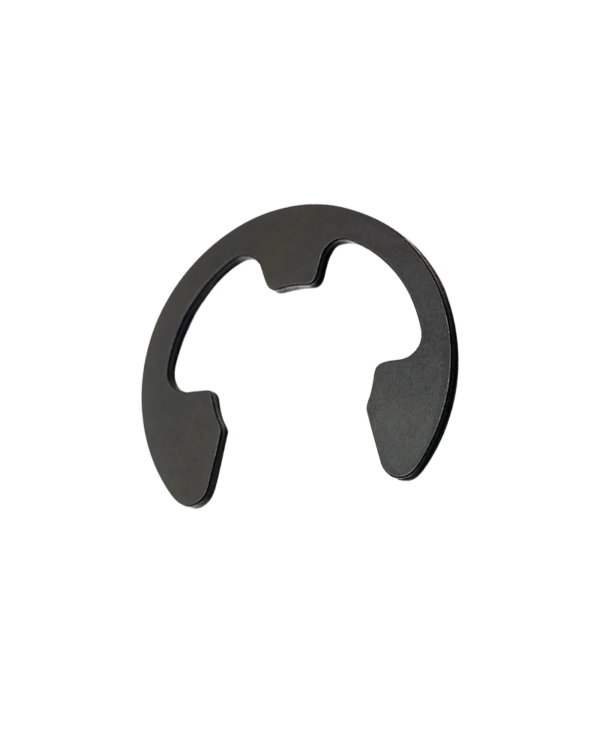

开口挡圈 - 图片 2

直径范围 Φ0.8-Φ24

材质

表面

清除

标准	DIN德标
材质	65Mn, 304
表面	洗白, 发黑

规格参数

(mm)	Φ0.8	Φ1.2	Φ1.5	Φ1.9	Φ2.3	Φ3.2	Φ4	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d(max)	0.8	1.2	1.5	1.9	2.3	3.2	4	5	6	7	8	9	10	12	15	19	24	30
d(min)	0.76	1.14	1.44	1.84	2.24	3.125	3.925	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h(max)	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h(min)	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n(max)	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n(min)	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
dc(max)	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

*本页面所示表格数据以常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
如有特殊要求, 请参考具体标准内容或来电垂询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
