销轴 B型

GB882B型

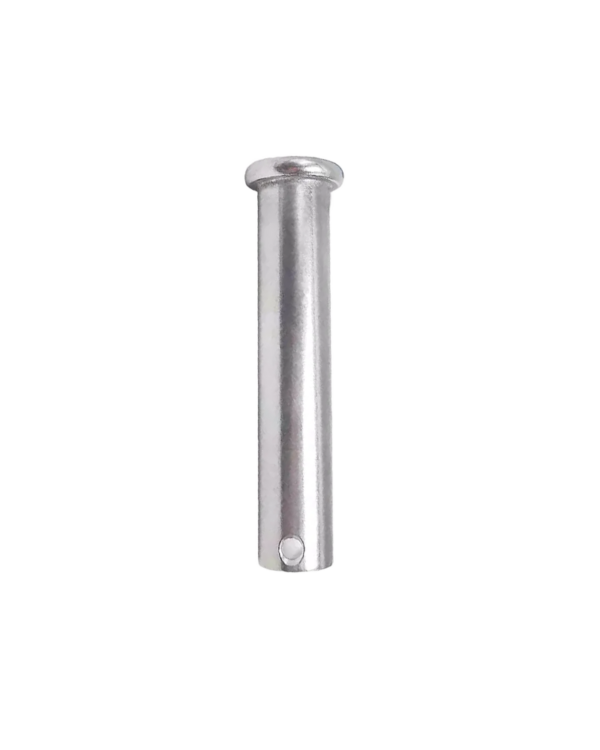

销轴 B型

销轴 B型 - 图片 2

直径范围 Φ3-Φ30 长度范围 8-160

材质

等级

表面

清除

标准	GB国标
头形	平圆头

规格参数
引入标准

(mm)	Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36	Φ40	Φ45	Φ50	Φ55	Φ60	Φ70	Φ80	Φ90	Φ100	Φ45	Φ50
d(max)	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	40	45	50	55	60	70	80	90	100	45.9	50.9
d(min)	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87	26.87	29.87	32.84	35.84	39.84	44.84	49.84	54.81	59.81	69.81	79.81	89.78	99.78	45.5	50.5
dk(max)	5	6	8	10	14	18	20	22	25	28	30	33	36	40	44	47	50	55	60	66	72	78	90	100	110	120	28.5	31.5
dk(min)	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38	39.38	43.38	46.38	49.38	54.26	59.26	65.26	71.26	77.26	89.13	99.13	109.13	119.13	4.6	4.6
d1(max)	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52	6.52	8.22	8.22	8.22	8.22	10.22	10.22	10.22	10.22	13.27	13.27	13.27	13.27	4	4
d1(min)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3	6.3	8	8	8	8	10	10	10	10	13	13	13	13	8.5	9.5
c(max)	1	1	2	2	2	2	3	3	3	3	4	4	4	4	4	4	4	4	4	4	6	6	6	6	6	6	1360	1685
k(max)	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15	6.15	8.18	8.18	8.18	8.18	9.18	9.18	11.215	12.215	13.215	13.215	13.215	13.215
k(min)	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.82	5.82	7.82	7.82	7.82	7.82	8.82	8.82	10.785	11.785	12.785	12.785	12.785	12.785
L1(min)	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9	9	10	10	10	10	12	12	14	14	16	16	16	16
r	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1

材料	钢：易切钢或冷镦钢；硬度： 125HV~245HV；
材料	其他材料由供需双方协议
表面质量	零件质量应均匀一致，而不允许有不规则的或有害的缺陷；
表面质量	销的任何部位不得有毛剌。
表面处理	氧化；
	磷化（GB/T 11376）；
	镀锌铬酸盐转化膜（GB/T 5267.1）；
	其他表面镀层或表面处理应由供需双方协议；
	所有公差仅适用于涂、镀前的公差
验收及包装	GB/T 90.1、GB/T 90.2

*本页面所示表格数据以常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
如有特殊要求, 请参考具体标准内容或来电垂询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
