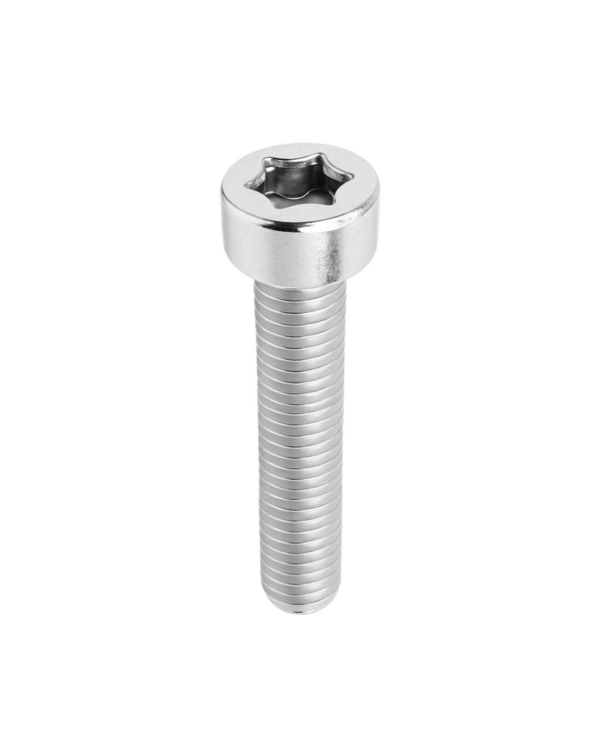

梅花薄圆柱头机螺钉
GB2671.1
直径范围 M1.6-M8 长度范围 4mm-100mm
| 标准 | GB国标 |
|---|---|
| 头形 | 矮圆柱 |
| 槽型 | 梅花槽 |
| 螺纹 | 全螺纹 |

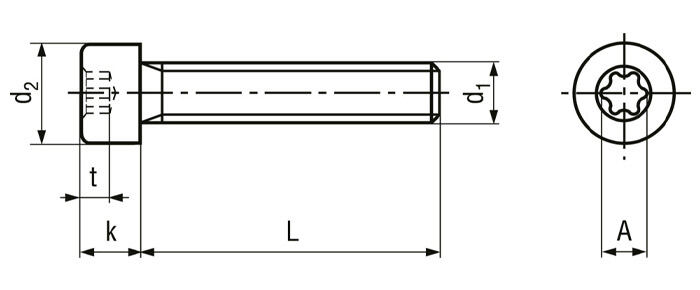

| (mm) | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|
| P | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| dk(max) | 3.8 | 4.5 | 5.5 | 6 | 7 | 8.5 | 10 | 13 | 16 |
| dk(min) | 3.62 | 4.32 | 5.32 | 5.82 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 |
| da(max) | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 |
| k(max) | 1.55 | 1.85 | 2.4 | 2.6 | 3.1 | 3.65 | 4.4 | 5.8 | 6.9 |
| k(min) | 1.41 | 1.71 | 2.26 | 2.46 | 2.92 | 3.47 | 4.1 | 5.5 | 6.54 |
| No. | T6 | T8 | T10 | T15 | T20 | T25 | T30 | T45 | T50 |
| e | 1.75 | 2.4 | 2.8 | 3.35 | 3.95 | 4.5 | 5.6 | 7.95 | 8.95 |
| t(max) | 0.84 | 0.91 | 1.27 | 1.33 | 1.66 | 1.91 | 2.29 | 3.05 | 3.43 |
| t(min) | 0.71 | 0.78 | 1.01 | 1.07 | 1.27 | 1.52 | 1.9 | 2.66 | 3.04 |
| r(min) | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| 钢 | 不锈钢 | 有色金属 | ||
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d＜3mm：按协议； | A2-50、A2-70、A3-70、A3-50 | d＜3mm：按协议； |
| d≥3mm：4.8 级、5.8 级 | d≥3mm：CU2、CU3 | |||
| 标准 | d＜3mm：按协议； | GB/T 3098.6 | d＜3mm：按协议； | |
| d≥3mm：GB/T 3098.1 | d≥3mm：GB/T 3098.10 | |||
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 内六角花形 | GB/T 6188 | |||
| 表面处理 | 不经处理； | 简单处理； | 简单处理； | |
| 电镀技术要求按GB/T 5267.1； | 钝化处理技术要求按GB/T 5267.4 | 电镀技术要求按GB/T 5267.1 | ||
| 非电解锌片涂层技术要求按GB/T 5267.2 | ||||
| 如需其他技术要求或表面处理，应由供需协议 | ||||
| 表面缺陷 | GB/T 5779.1 | - | ||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
