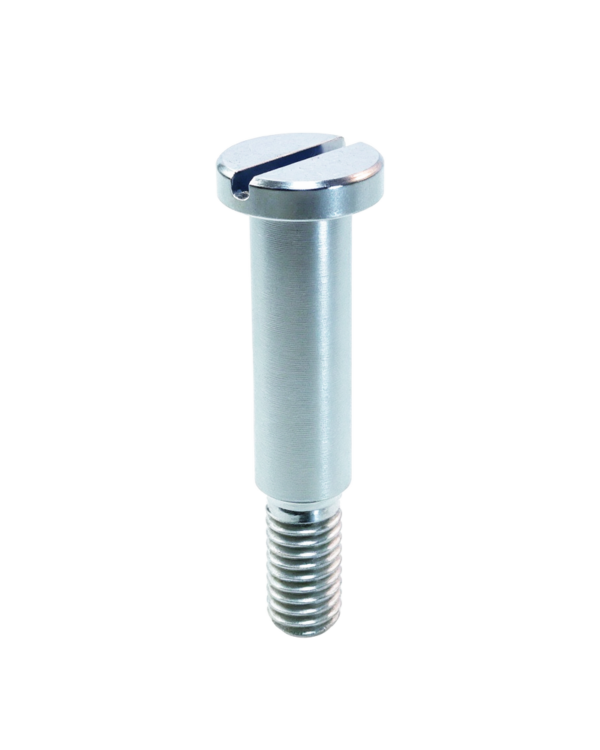

开槽圆柱头轴位螺钉
GB830
直径范围 M2-M8 长度范围 2mm-80mm
| 材质 | 304 |
|---|---|
| 标准 | GB国标 |
| 头形 | 圆柱 |
| 槽型 | 一字槽, 开槽 |
| 等级 | A2-70 |
| 表面 | 洗白 |
| 螺纹 | 部分 / 全螺纹 |
| (mm) | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|
| P | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| ds(max) | 2.48 | 2.98 | 3.47 | 3.97 | 4.97 | 5.97 | 7.96 | 9.96 | 11.95 |
| ds(min) | 2.42 | 2.92 | 3.395 | 3.895 | 4.895 | 5.895 | 7.87 | 9.87 | 11.84 |
| dk(max) | 3.5 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 |
| dk(min) | 3.2 | 3.7 | 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 14.57 | 19.48 |
| k(max) | 1.32 | 1.52 | 1.82 | 2.1 | 2.7 | 3.2 | 3.74 | 5.24 | 6.24 |
| k(min) | 1.08 | 1.28 | 1.58 | 1.7 | 2.3 | 2.8 | 3.26 | 4.76 | 5.76 |
| n(min) | 0.46 | 0.56 | 0.66 | 0.86 | 1.26 | 1.26 | 1.66 | 2.06 | 2.56 |
| n(max) | 0.6 | 0.7 | 0.8 | 1 | 1.51 | 1.51 | 1.91 | 2.31 | 2.81 |
| t(min) | 0.35 | 0.7 | 0.6 | 0.7 | 1 | 1.2 | 1.4 | 1.9 | 2.4 |
| r(min) | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| 钢 | 不锈钢 | ||
| 螺纹 | 公差 | 6g | |
| 标准 | GB/T 196、GB/T 197 | ||
| 机械性能 | 等级 | 4.8 级 | C4-50、A1-50 |
| 标准 | GB/T 3098.1 | GB/T 3098.6 | |
| 公差 | 产品等级 | 除第3章规定外，其余按A级 | |
| 标准 | GB/T 3103.1 | ||
| 表面处理 | ① 不经处理； | 不经处理 | |
| ② 镀锌钝化GB/T 5267 | |||
| 验收及包装 | GB/T 90 | ||
