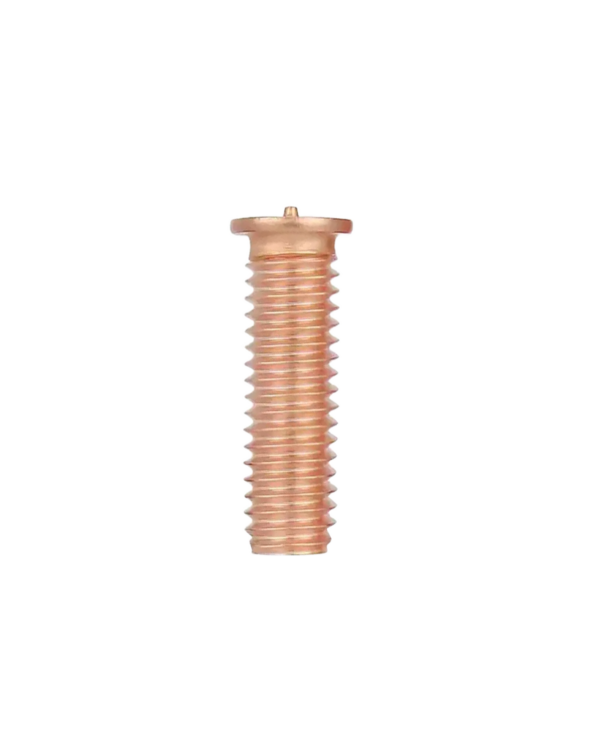

点焊螺丝
DIN32501
直径范围 M3-M12 长度范围 5mm-70mm
| 材质 | Q195 |
|---|---|
| 标准 | DIN德标 |
| 头形 | 平圆头 |
| 等级 | 4.8 |
| 表面 | 紫铜 |
| 螺纹 | 全螺纹 |
| (mm) | M3 | M4 | M5 | M6 |
|---|---|---|---|---|
| P | 0.5 | 0.7 | 0.8 | 1 |
| dk(max) | 4.7 | 5.8 | 6.7 | 7.7 |
| dk(min) | 4.3 | 5.4 | 6.3 | 7.3 |
| dp(max) | 0.73 | 0.73 | 0.83 | 0.83 |
| dp(min) | 0.57 | 0.57 | 0.67 | 0.67 |
| z(max) | 0.6 | 0.6 | 0.6 | 0.85 |
| z(min) | 0.5 | 0.5 | 0.5 | 0.75 |
| k(max) | 1.4 | 1.4 | 1.4 | 1.4 |
| k(min) | 0.7 | 0.7 | 0.8 | 0.8 |
| a(max) | 1.5 | 1.5 | 2 | 2 |
