T形槽用螺栓

GB37

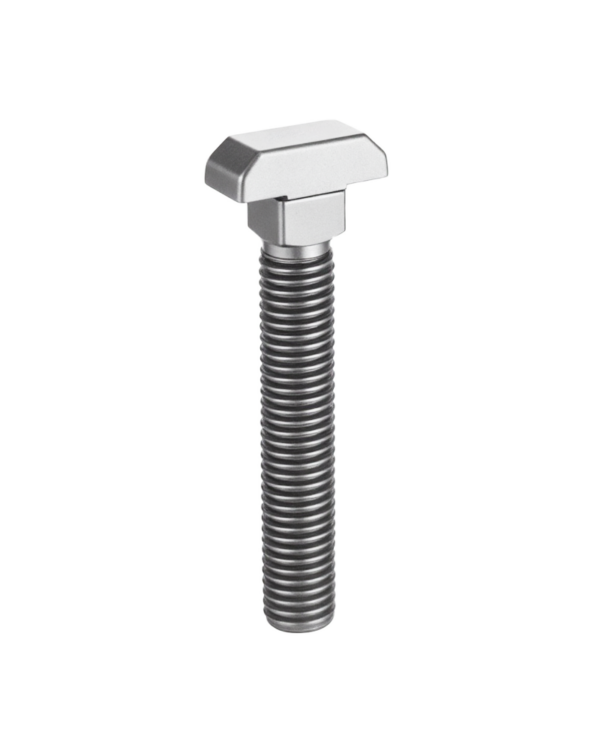

T形槽用螺栓

T形槽用螺栓 - 图片 2

直径范围 M5-M30 长度范围 8mm-300mm

材质

等级

表面

清除

标准	GB国标
头形	T型
螺纹	全螺纹

规格参数
引入标准

(mm)	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
P	0.8	1	1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5
da(max)	5.7	6.8	9.2	11.2	13.7	17.7	22.4	26.4	33.4	39.4	45.6	52.6
ds(max)	5	6	8	10	12	16	20	24	30	36	42	48
ds(min)	4.7	5.7	7.64	9.64	11.57	15.57	19.48	23.48	29.48	35.38	41.38	47.38
dk	12	16	20	25	30	38	46	58	75	85	95	105
k(max)	4.24	5.24	6.24	7.29	8.89	11.95	14.35	16.35	20.42	24.42	28.42	32.5
k(min)	3.76	4.76	5.76	6.71	8.31	11.25	13.65	15.65	19.58	23.58	27.58	31.5
r(min)	0.2	0.25	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1.2	1.6
s(min)	8.64	11.57	13.57	17.57	21.16	27.16	33	43	54.8	65.1	74.1	83.8
s(max)	9	12	14	18	22	28	34	44	56	67	76	86

		钢
螺纹	公差	6g
	标准	GB/T 196、GB/T 197
机械性能	等级	d≤39mm：8.8 级；
		d＞39mm：按协议
	标准	GB/T 3098.1
公差	产品等级	除第3章规定外，其余按B级
	标准	GB/T 3103.1
表面处理		① 氧化；
		② 镀锌钝化GB/T 5267
表面缺陷		GB/T 5779.1
验收及包装		GB/T 90

*本页面所示表格数据以常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
如有特殊要求, 请参考具体标准内容或来电垂询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
