波形弹性垫圈

GB955

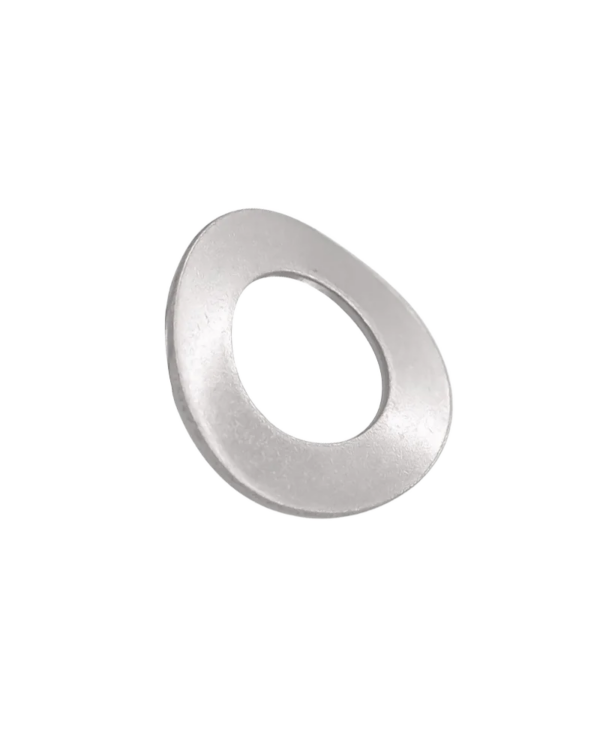

波形弹性垫圈

波形弹性垫圈 - 图片 2

直径范围 Φ3-Φ30

材质

表面

清除

标准	GB国标
材质	65Mn, 304, 316
表面	洗白, 发黑

规格参数

(mm)	Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30
d(min)	3.2	4.3	5.3	6.4	8.4	10.5	13	15	17	19	21	23	25	28	31
d(max)	3.5	4.6	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52	23.52	25.52	28.52	31.62
dc(min)	7.42	8.42	10.3	11.3	14.3	20.16	23.16	27.16	29	33	35	39	43	49	54.8
dc(max)	8	9	11	12	15	21	24	28	30	34	36	40	44	50	56
H(min)	0.8	1	1.1	1.3	1.5	2.1	2.5	3	3.2	3.3	3.7	3.9	4.1	4.7	5
H(max)	1.6	2	2.2	2.6	3	4.2	5	5.9	6.3	6.5	7.4	7.8	8.2	9.4	10
h	0.5	0.5	0.5	0.5	0.8	1	1.2	1.5	1.5	1.5	1.6	1.8	1.8	2	2

*本页面所示表格数据以常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
如有特殊要求, 请参考具体标准内容或来电垂询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
